【事例031】アルミ銘板作成・製作の紹介
アルミ銘板作成の紹介
アルミ銘板の特徴は、コストを抑えることが出来ることです。機械に機械銘板や定格銘板、また、資産管理用の固定資産プレート、金型管理プレートとして幅広く使用されています。
- 採用実績のお客様:設備機械メーカー様、精密機械メーカー様、自動車製造メーカー様
会社様の経理や総務ご担当者様からのお問い合わせは資産管理用でお使いの方が多いです。

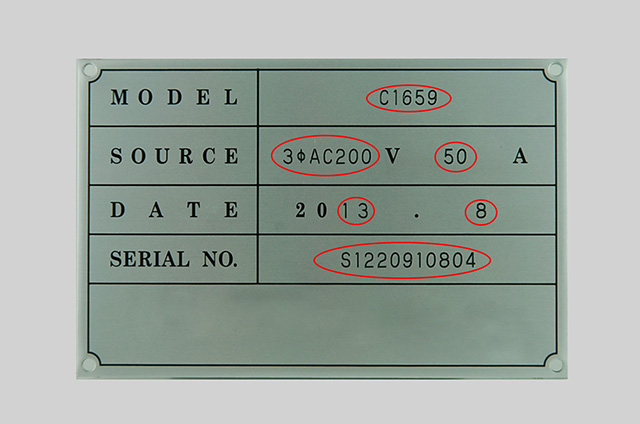

可変情報(電圧、電流、型式など)はお客様で刻印することもできますし、弊社で印刷やレーザーマーキング、刻印も可能です。
製品用途
機械銘板・定格銘板・バルブ弁銘板・製品銘板・装置銘板
金型管理銘板・固定資産管理銘板・警告銘板
ネームプレート・ロゴプレート・寄贈銘板
操作パネル・目盛板・メタルカード
小ロットOK大ロットOK屋内使用可変データOK短納期OK
【製品サンプル】アルミ銘板
機械銘板・定格銘板や管理銘板、ネームプレート、操作パネルや目盛板と幅広く使われています。
アルミ銘板の事例
【注意】価格はあくまでも参考価格です。仕様・数量などにより変動しますので、正式な価格は別途お見積り致します。
資産管理プレートのまとめページです。ご予算や用途によって様々な材質で製作可能です。可変データ、バーコード、QRコードもお任せください!
特急対応のアルミ機械銘板。レーザーマーキングで即対応。1枚@7000(税別)
設備番号プレート。大特急だったので、アルミのレーザーマーキングで作成。1枚ごとの可変です。寸法:38×10×t0.5 1600枚×@160(税別)

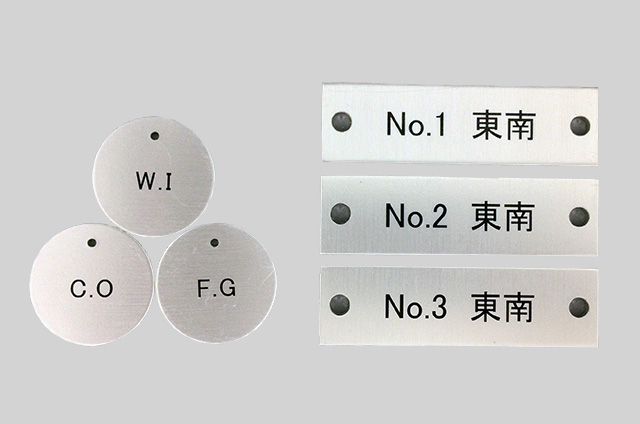

バルブに取り付けるタグ銘板。1枚ごとに内容が変わります。数量が多く価格重視だったため、アルミのアルマイト印刷で作成。
寸法:50×15×t0.5/1000枚×@150(税別)
2色ロゴの金属プレート。数量がまとまるので、安価なアルミ・アルマイト印刷にて。寸法:37×12 1000枚×@50 版代12,000円※データ支給 金型代50,000円 (税別)
フルカラー、グラデーション入りのロゴプレートを小ロットで作成。カラーアルミ白へUVインクジェットにて印刷。寸法:250×75×t0.5 10枚×@1500 ※データ支給(税別)

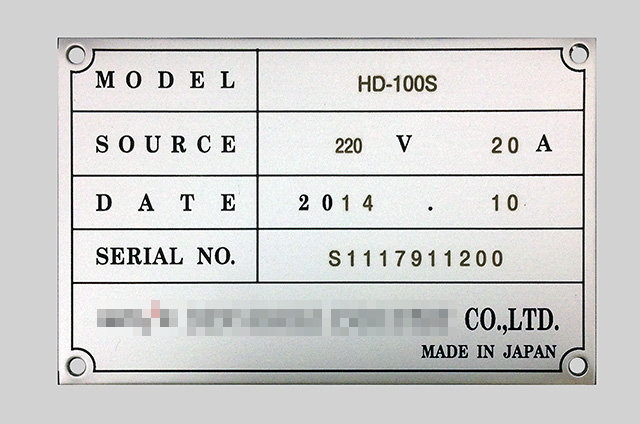

最も一般的な機械銘板。アルミ製、アルマイト印刷にて作成。後から刻印も可能。アルミなので安価です。寸法:100×60×t0.5 100枚×@380 初期費用:版代6,000円 ※データ支給 (税別)
バーコード付きの資産管理プレート。アルミ製、アルマイト印刷にて、1枚ごとに内容が異なります。寸法:80×50×t0.5 100枚×@500(税別)
操作パネル、アルミの塗装品への印字。都度印字が変わるとのこと、UVインクジェット印刷で印字。シルク印刷に比べ初期費用を削減できました。寸法256×36 支給材にて、50台×@500 原稿代5,000円(税別)
1枚ものグラフィックパネル。アルミ塗装品へフルカラーで印刷。シルク印刷に比べ大幅コストダウン。UVインクジェット印刷にて作成。寸法:600×365×t3.0 1枚@50,000(税別)
アルミ製のシリアル番号プレート。アルマイト印刷にて製作、数量がまとまれば安価で作成可能。寸法:45×15×t0.5 200枚×@150(税別)

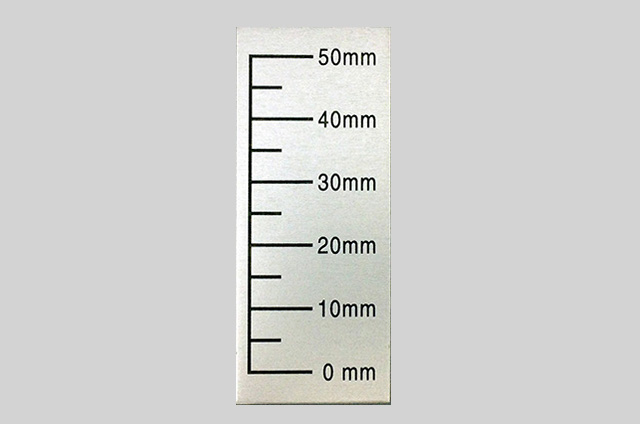

アルミ製の目盛板、小ロット、アルマイト印刷にての作成です。600×30mm 2枚一式 18,000円(税別)
アルミ製のタグプレート。500枚と数量が多く、連番でした。文字の凹凸が必要だったのでレーザー彫刻で製作しました。寸法:50×20×t1.0 500枚×@200(税別)
高さのある板金塗装へのダイレクト印刷。グラデーション入りのフルカラー、UVインクジェットで印刷。少量でも初期費用を削減できます。
寸法:490×280×100/5台×@6000※データ支給(税別・送料別途)
自動車製造ラインに取り付ける装置銘板。多品種ですが低コストとの希望でしたので、アルミのアルマイト印刷で製作。
寸法:50×20×t1.0/100枚×@300 1000枚×@250(税別)
高級オーディオ機器へ、シリアル番号入りの製品銘板を取り付けたいというお問い合わせ。少量で、シリアル番号連番、屋内でのご使用とのこと、安価なアルマイト印刷を提案致しました。数量が少ないので、連番もアルマイト印刷で対応しました。
寸法:70×50×t1.0/20枚一式15,000円(税別)※データ支給

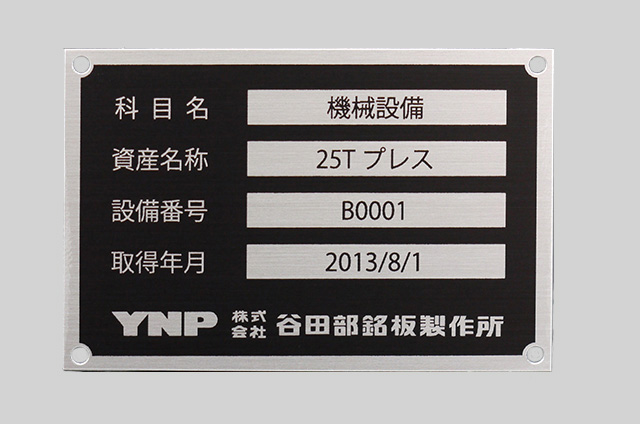

自社設備、および、貸与先にある固定資産を管理する固定資産管理プレート。屋内でのご使用、アルマイト印刷を提案。1枚ごとに内容が異なり、また、少量ですが、アルマイト印刷にて製作可能。ロゴマークもOK。
寸法:90×60×T1.0/25枚×@900※原稿代版代込み(税別)

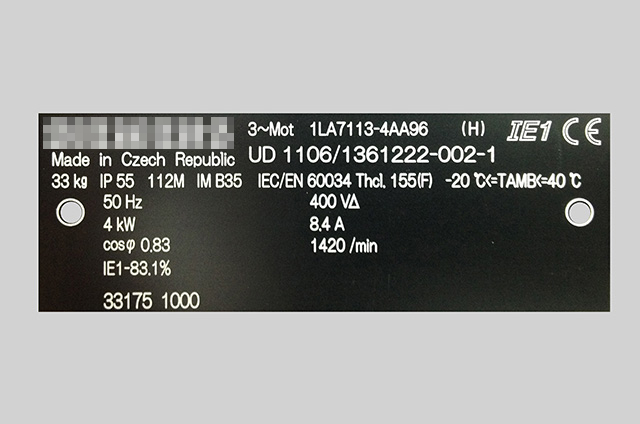

少量でのバーコード連番プレートのお問い合わせ。地色:黒、バーコード白色でしたので、アルマイト黒染板へのレーザーマーキングで対応。レーザーマーキングでは、連番のバーコード印字も可能。
寸法:40×15×t0.5/50枚×@300(税別)
支給材の操作パネルへの印刷の支給材はアルミのアルマイト材、一般的なシルク印刷にて対応致しました。版代はかかってしまいますが、少量でのご依頼でも大丈夫。
寸法:115×50/20枚×@600 初期費用:版代20,000円(税別)※材料支給
電子部品へ型式や製造年、シリアル番号が入ったアルミプレート。型式がそれぞれ異なり、シリアル番号も連番。ベース板をアルマイト印刷で大量に製作、可変部分をレーザーマーキングで印字。
寸法:70×37×t0.5/1000枚×@250(税別)
自社で製作した金型へ、可変の金型番号を記載した金型銘板を製作したい。ベースはまとめてアルミのアルマイト印刷で製作。可変の金型番号は後からレーザーマーキングで印字。
寸法:100×25×t0.5/ベース板1000枚×@150初期費用版代10,000円レーザー1000枚×@80(税別)
自社で製作した金型に、スペック情報を記載した金型銘板を取り付けたいとのこと。ベースはまとめてアルミのアルマイト印刷で製作、個別の内容は可変データなので、都度、レーザー彫刻。
寸法:150×35×t1.0/ベース100枚×@300 初期費用版代10,000円 彫刻代2,000円(税別)

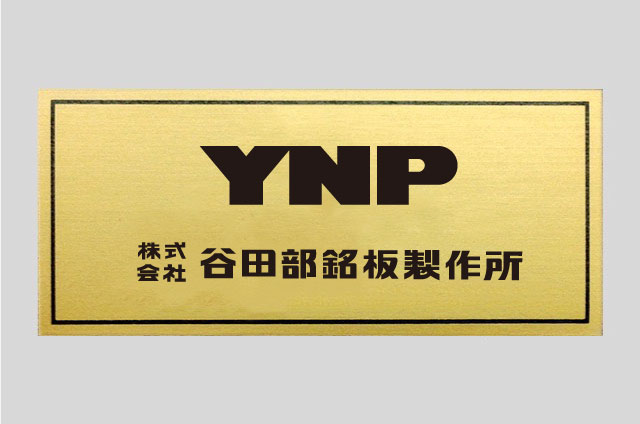

学校からのご依頼。生徒様の卒業発表作品に取り付ける金属プレート。金色がご希望、ご予算の都合でアルミのアルマイト印刷で製作。1枚ごとに記載内容が異なります。
寸法:120×60×t0.5/20枚一式:30,000円※版代込み(税別)
年間数台しか製作しない大型の機械に機械銘板を貼り付けたいとのこと。黒以外の色も入りフルカラーで、型式なども都度異なる内容でしたので、下地:白にしてもらい、UVインクジェットで製作。
寸法:180×120×t0.5/1枚一式:12,000円※原稿代込み(税別)

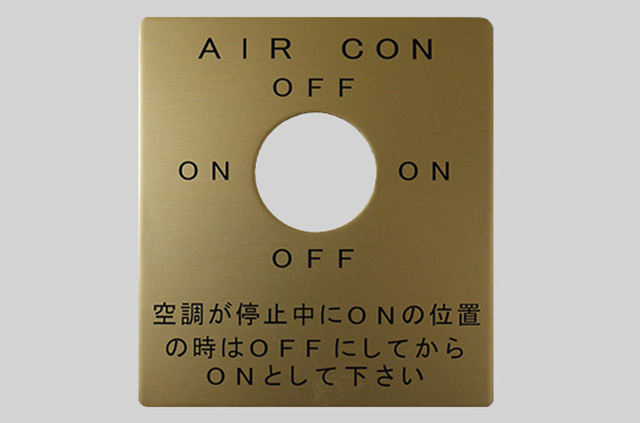

アルミ製の操作パネル。量産があるので単価を抑えられるアルマイト印刷で製作。初期費用で金型代は必要。
寸法:70×45×t0.5/100枚×@150,1000枚×@120/初期費用:版代10,000円,金型代120,000円(税別)

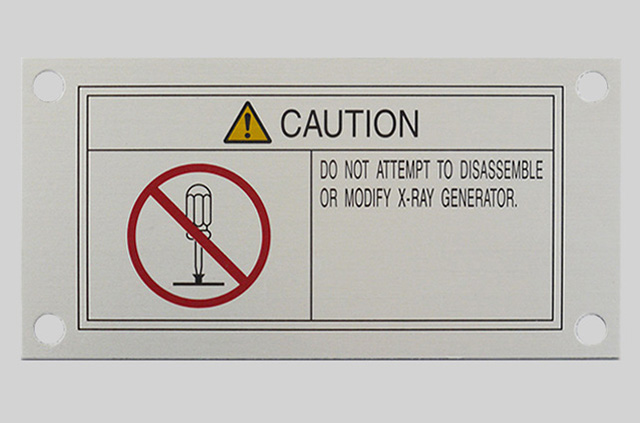

アルミ指定での警告銘板の作成依頼。アルミのアルマイト印刷で作成。
寸法:100×25×T0.5/100枚×@150,初期費用:版代9,000円(税別)
カラー3色の警告銘板をアルミのアルマイト印刷で製作。初期費用が割高ですが、少量でも製作可能です。
寸法:140×60×T0.8/10枚×@1200,初期費用:版代23,000円(税別)
アルミ銘板の加工方法
もっとも一般的な加工方法です。黒1色など単色の金属銘板に多く使用されています。
アルマイト印刷の特徴
- 材質:アルミ(一般的な板厚:t0.1、t0.2、t0.3、t0.5、t0.8、t1.0、t1.5、t2.0)
- 金属銘板の中では最も一般的で低コスト(小ロット・大ロット)
- 基本的に屋内使用を推奨(※アルマイト染料は紫外線に弱いため。特に黒以外の色は色褪せしやすい。)
- 印刷精度に優れる(t0.1程度まで可能)
- 黒1色が多いが、カラーも可能(ただし、3色程度までで色の微調整は難しい)
- 擦過性に優れる(皮膜の下に着色されるため、こすっても落ちない)
フルカラーのアルミ銘板や数枚などの極小ロットに使用されています。
UVインクジェット印刷の特徴
- 版レスでデジタル出力、初期費用を大幅削減(※原稿作成が必要な場合は原稿代はかかります。)
- シルク印刷では割高だった可変データ(シリアル番号や個別製品名)に強い。
- フルカラーやグラデーション、写真データもOK
- デジタル出力で短納期対応が可能
※材料によりインクの密着が悪いものがあります。擦過性が要求される場合は、下地処理やラミネート処理を行います。材料によっては印刷できない場合もございます。
極小ロットや超短納期、また可変情報入りのアルミ銘板に使用されています。
レーザー彫刻・機械彫刻の特徴
- 1枚ごと可変内容に対応
- 型式や資産管理番号など、個別の情報を後から彫刻が出来ます。

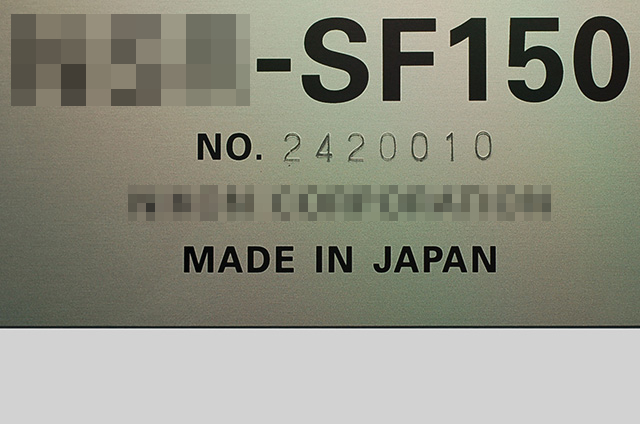

- シリアル番号の連番など単純な内容であれば刻印機での打刻が最も低コスト(数字のみ8桁まで、文字高さH2、H2.5、H3)
